聚氯乙烯绝缘排线（环保）	Flat Ribbon-Type Cable.
名称：UL 2468	STYLE ：UL 2468
UL档案号：E******	UL LEADER FILE NO：E******
CSA档案号: ******	CSA MASTER CONTRACT:******
■产品说明：	■ PRODUCT DESCRIPTION
●额定温度：80℃	●Rated temperature：80℃
●额定电压：300V	●Rated voltage：300V
●参考标准：UL758,UL1581,CSA C22.2No.210.2	●Reference standard：UL758,UL1581,CSA C22.2No.210.2
●导体使用单支或绞合32~16AWG镀锡或裸铜	●Solid or stranded ,tinned or bare copper conductor 32~16AWG
●PVC绝缘，符合ROHS环保标准	●PVC insulation , comply with ROHS environmental standard
●通过UL VW-1、CSA FT1及JQA F-Mark阻燃测试	●Passes UL VW-1,CSA FT1 and JQA F-Mark flame test
●使用标准绝缘厚度、易裁线、易剥皮	●Uniform insulation thickness to ensure easy stripping and cutting
●用于一般电子、电器设备内部连接线	●For general purpose internal wiring of appliance

■印字 MARKING
E****** 　AWM 2468 □AWG 80℃ 300V VW-1 --- ****** CSA AWM □AWG 80℃ 300V IAFT1 -LF- --VIGOROUS

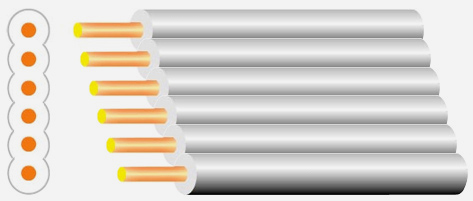

■产品结构 CABLE CONSTRUCTION

导体 Conductor					绝缘 Iinsulation		******导体电阻 Max.cond. Resistance (Ω/km,20℃,DC)
规格 AWG	间距* Ptich* (mm)	根数/线径 Constr Uction (No/mm)	外径 Dia. (mm)	芯数 (No)	绝缘厚度 Iinsulation Thickness (mm)	外径 O.D. (mm)	******导体电阻 Max.cond. Resistance (Ω/km,20℃,DC)
28	1.25	7/0.127	0.38	2	0.44	1.25×2.50	239
				3	0.44	1.25×3.75
				4	0.44	1.25×5.00
				5	0.44	1.25×6.25
				6	0.44	1.25×7.50
				7	0.44	1.25×8.75
				8	0.44	1.25×10.00
26	1.5	7/0.16	0.48	2	0.44	1.35×2.85	150
				3	0.44	1.35×4.35
				4	0.44	1.35×5.85
				5	0.44	1.35×7.35
				6	0.44	1.35×8.85
				7	0.44	1.35×10.35
				8	0.44	1.35×11.85
				9	0.46	1.40×13.40
				10	0.46	1.40×14.90
				11	0.46	1.40×16.40
				12	0.46	1.40×17.90
				13	0.46	1.40×19.40
				14	0.46	1.40×20.90
				15	0.46	1.40×22.40
	2	7/0.16	0.48	2	0.44	1.35×3.35	150
				3	0.44	1.35×5.35
				4	0.44	1.35×7.35
				5	0.44	1.35×9.35
				6	0.44	1.35×11.35
				7	0.44	1.35×13.35
				8	0.44	1.35×15.35
				9	0.46	1.40×17.40
				10	0.46	1.40×19.40
				11	0.46	1.40×21.40
	2.5	7/0.16	0.48	2	0.44	1.35×3.85	150
				3	0.44	1.35×6.35
				4	0.44	1.35×8.85
				5	0.44	1.35×11.35
				6	0.44	1.35×13.85
				7	0.44	1.35×16.35
				8	0.44	1.35×18.85
				9	0.46	1.40×21.40
				10	0.46	1.40×23.90
				11	0.46	1.40×26.40
24	1.6	11/0.16	0.61	2	0.42	1.45×3.05	94.2
				3	0.42	1.45×4.65
				4	0.42	1.45×6.25
				5	0.42	1.45×7.85
				6	0.42	1.45×9.45
				7	0.42	1.45×11.05
				8	0.42	1.45×12.65
				9	0.45	1.50×14.30
				10	0.45	1.50×15.90
				11	0.45	1.50×17.50
				12	0.45	1.50×19.10
				13	0.45	1.50×20.70
				14	0.45	1.50×22.30
	2	7/0.203	0.61	2	0.42	1.45×3.45	94.2
				3	0.42	1.45×5.45
				4	0.42	1.45×7.45
				5	0.42	1.45×9.45
				6	0.42	1.45×11.45
				7	0.42	1.45×13.45
				8	0.42	1.45×15.45
	2.5	7/0.203	0.61	2	0.42	1.45×3.95	94.2
				3	0.42	1.45×6.45
				4	0.42	1.45×8.95
				5	0.42	1.45×11.45
				6	0.42	1.45×13.95
				7	0.42	1.45×16.45
				8	0.42	1.45×18.95
				9	0.45	1.50×21.50
				10	0.45	1.50×24.00
				11	0.45	1.50×26.50
22	1.8	17/0.16	0.76	2	0.47	1.70×3.50	59.4
	1.7	17/0.16	0.76	3	0.42	1.60×5.00
				4	0.42	1.60×6.70
				5	0.42	1.60×8.40
				6	0.42	1.60×10.10
				7	0.42	1.60×11.80
				8	0.42	1.60×13.50
				9	0.42	1.60×15.20
20	1.9	21/0.178	0.94	2	0.43	1.80×3.70	36.7
20	1.9	21/0.178	0.94	3	0.43	1.80×5.60	36.7
18	2.1	34/0.178	1.2	2	0.45	2.10×4.30	23.2
2芯　　 3芯　　 4芯　　5芯　　6芯　　 7芯　　8芯　　 9芯　　10芯　　 11芯　　12芯
— 　　× 　　-　　 ·　　│ 　　+- 　　— 　　-　　×　　│　　--　+ 　　—　　×

*间距：两根相邻导体中心之间的距离　　　　　　　*Pitch: the distance between conductor and the nearest conductor

注：间距为2.00mm和2.50mm时导体用镀绞镀铜线　　 Note : when the pitch is 2.00mm and 2.50mm,the conductor is OS-1.
